闭环高速步进电机有优势在于，编程简单，接线少，故障也少，扭力大，但国内，闭环高速步进电机通常情况都能达到600转。有些客户可能需要更好一点的转速，那么此时选择闭环闭环高速步进电机是一个非常好的选择（zui好在1200转以下）

1：低发热（静止时，电流几乎为零，无发热）

2：平滑（基于反馈编码器的空间矢量电流控制算法和矢量平滑滤波技术，对困扰传统闭环高速步进电机的低频共振有很好的抵制作用）

3：高速响应（先进的伺服控制技术提供了大力矩输出，使得系统具有极高动态响应，步进伺服速度可到600-2000RPM）

4：适用行业:点胶机/木工机/焊接机/螺丝机/拉链机/绕线机/贴片机/包装机/雕刻机/激光机/LED/电子设备

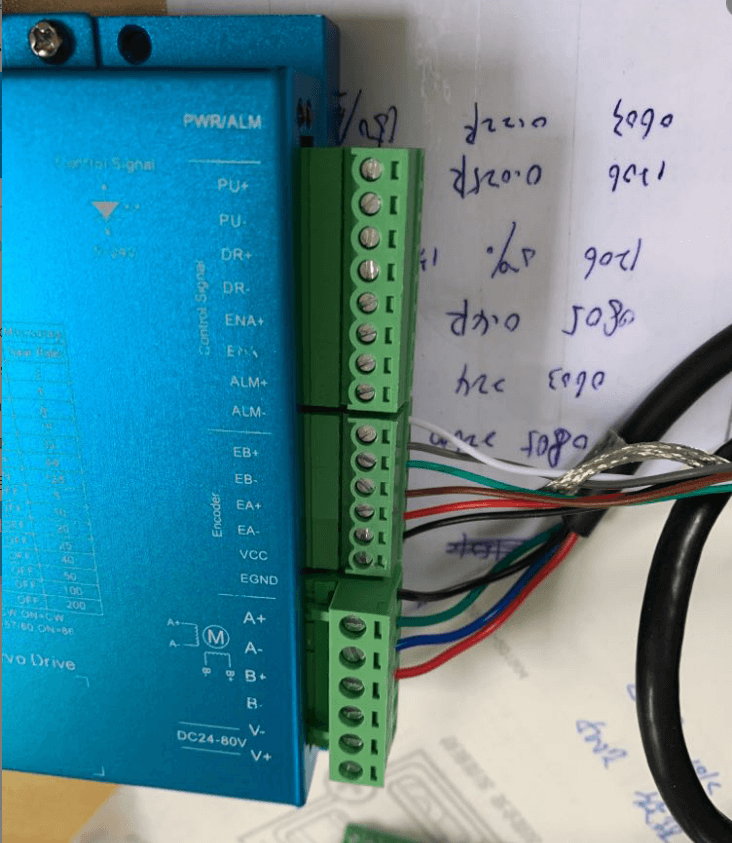

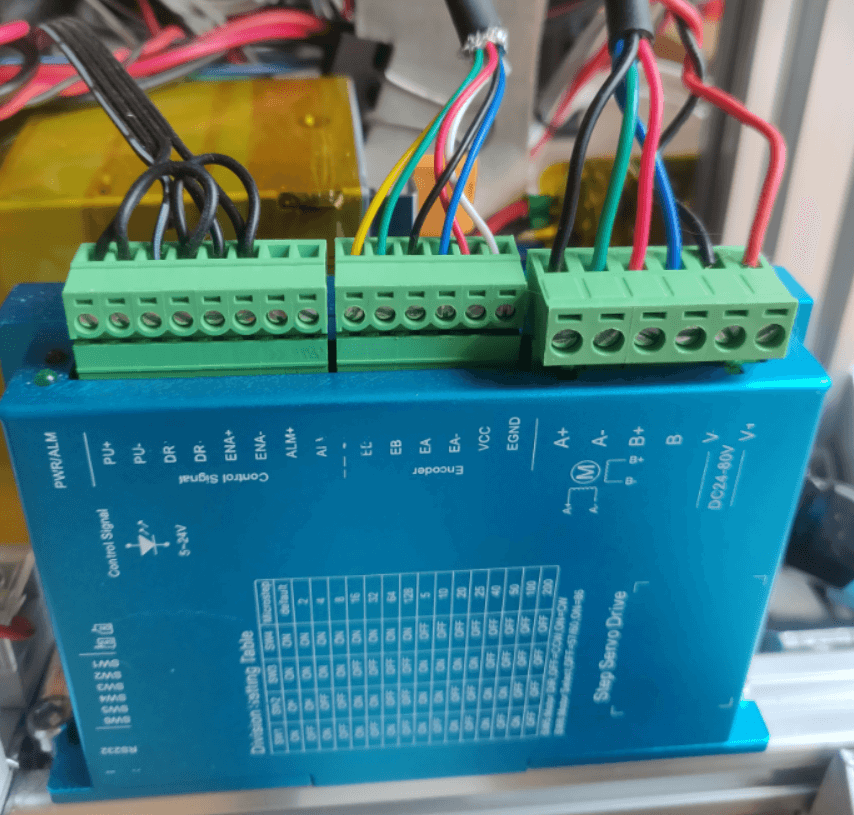

精博电机42闭环高速步进电机的接线图常规有两种接线方法：参照如下：

驱动器HBS57 是本公司基于十几年步进与伺服研发经验，开发成功的一款新型闭环闭环高速步进电机驱动器， 采用zui新专用电机控制双核DSP 芯片和应用矢量型闭环控制算法，从而彻底克服了开环高速步进电机丢步的问题，同时也能明显提升电机的高速性能、降低电机的发热程度和减小电机的高中低速振动，从而提升机器的加工速度和精度以及降低机器的能耗。此外，在电机连续过载时，驱动器会输出报警信号，具有与交流伺服系统同样的可靠性。 当然电机安装尺寸与传统的二相42-57系列闭环高速步进电机完全兼容，传统步进驱动方案极易升级，并且成本相比开环高速步进电机增加不多，仅相当于传统交流伺服系统的 30-50%。

闭环闭环高速步进电机线序一定不能接错，否则就会转速异常

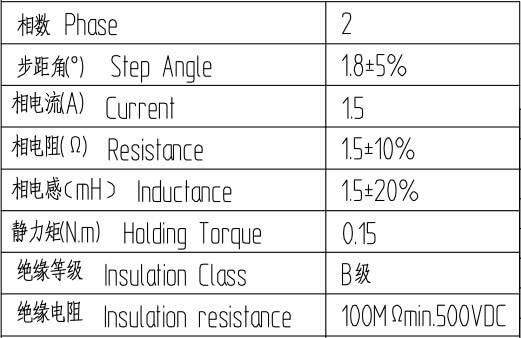

42闭环39EBP50ALC-TF0,0.15NM闭环高速步进电机驱动器套装及配套驱动器HBS57，高性价比，DC20-70V供电（带57电机建议DC24V），配套1000线编码器，高速响应好，广泛应用于雕刻机,需要高速高力矩的场合。

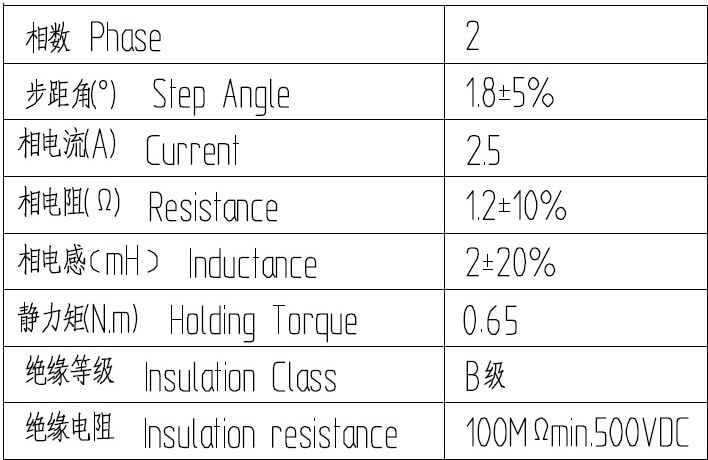

42闭环42EBP79ALC-TF0,0.65NM闭环高速步进电机驱动器套装及配套驱动器HBS57，高性价比，DC20-70V供电（带57电机建议DC24V），配套1000线编码器，高速响应好，广泛应用于雕刻机,需要高速高力矩的场合。配套驱动HBS57A采用了1000p/r高精度光学编码器。区别于传统的内部微细分步进驱动器，系统内部的高性能双核数字信号处理器（DSP），使用矢量控制和滤波技术，以zui低次谐波达到平稳的旋转控制。

闭环高速步进电机接线方法，闭环高速步进电机接线图

很多小伙伴刚接触闭环高速步进电机，闭环高速步进电机驱动器，很有可能对于闭环高速步进电机接线方法和闭环高速步进电机接线图弄不明白，所以可能无从下手。下面这张豆腐块文章让您快速掌握闭环高速步进电机的接线方法，很快看懂步进接线图。

首先，我们来看看连接闭环高速步进电机接线方法。

其次，连接闭环高速步进电机驱动器的电源，假如在我们的闭环高速步进电机使用直流24V供电可以与表控共用一个开关电源来供电。

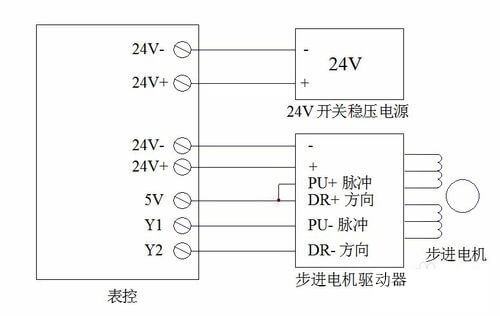

然后，来看一下连接闭环高速步进电机驱动器与表控的控制接线：

1、将闭环高速步进电机驱动器脉冲输入信号和方向输入信号的正极连接到表控的5V端子。

2、将闭环高速步进电机驱动器脉冲输入信号的负端连接到表控的Y1输出端子上。

3、将闭环高速步进电机驱动器方向输入信号的负端连接到表控的Y2输出端子上。

4、接下来就是设置闭环高速步进电机驱动器的细分，一般可以放在8（1600）左右，通过初步调试后设置实际需要的细分。

5、设置闭环高速步进电机的正转设置，参考设置，一行实现正转。X1是正转的启动开关。

6、闭环高速步进电机反转的设置：X2是反向启动开关，Y1输出脉冲，Y2输出方向信号。两行实现反转动作。

上面简单的描述了闭环高速步进电机接线和最基本的设置方法，一般情况保证接线正确，但是要特别注意的是电源的极性，设置正确就可以正常运行。假如看了上面还不清楚闭环高速步进电机接线方法，您可以来电咨询精博电机，专业的工程师全程为您提供解答最详细的闭环高速步进电机接线方法。

接线图

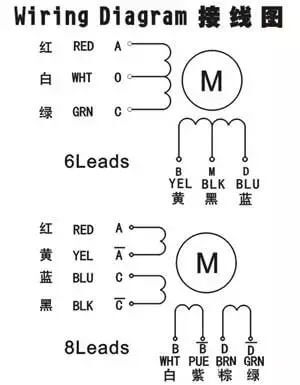

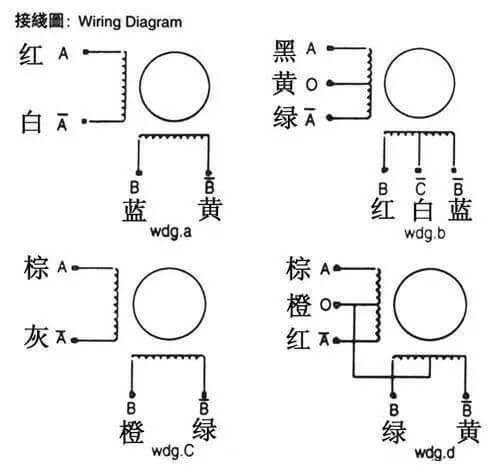

闭环高速步进电机接线图

▼

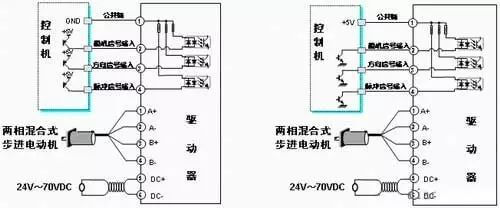

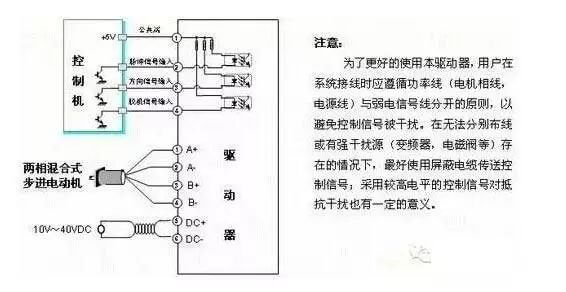

二相混合式步进电机接线图

▼

三相混合式步进电机驱动器

▼

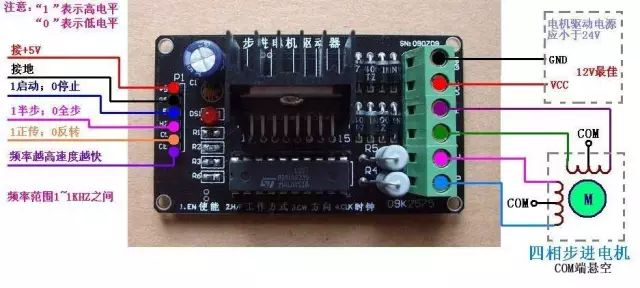

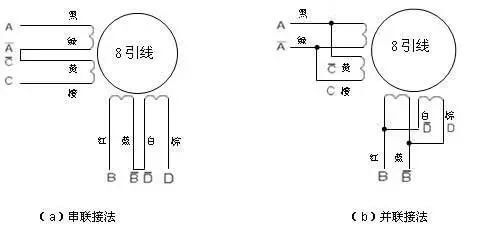

四相混合式步进电机接线图

▼

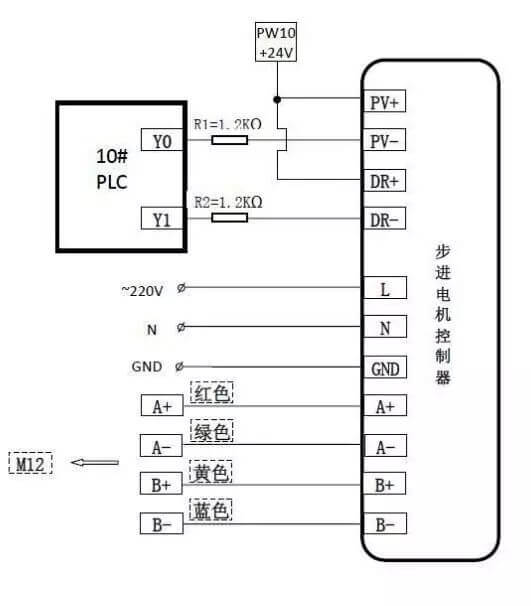

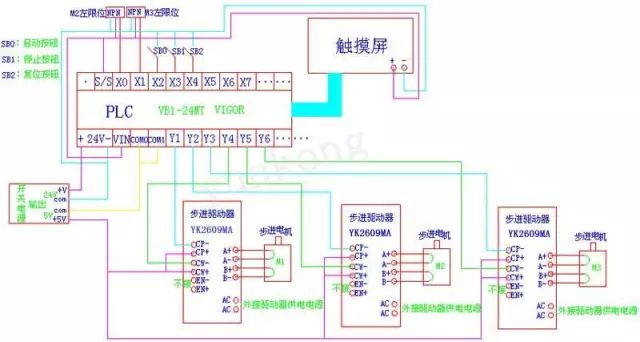

三菱PLC与闭环高速步进电机驱动器的接线图

▼

伺服系统的输进信号接线图

▼

控制原理图片

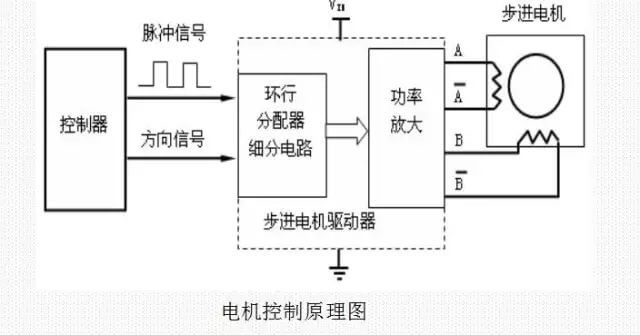

电机控制原理图

▼

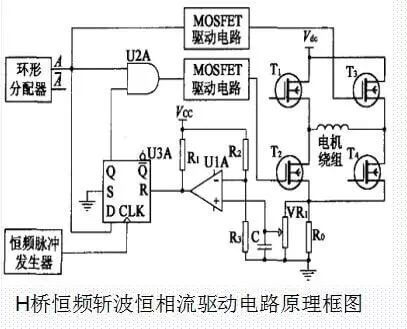

H桥恒频斩恒相流驱动电路原理框图

▼

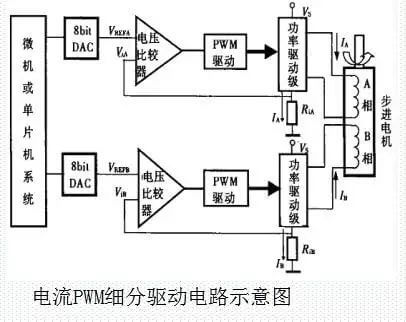

电流PWM细分驱动电路示意图

▼

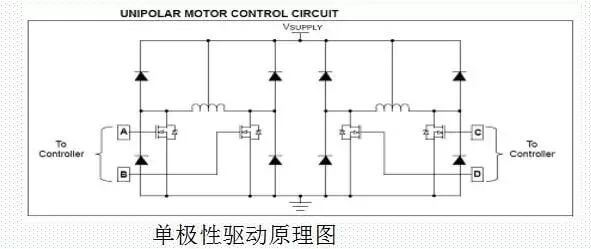

单极性驱动原理图

▼

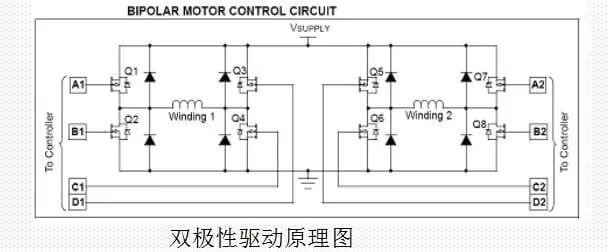

双极性驱动原理图

▼

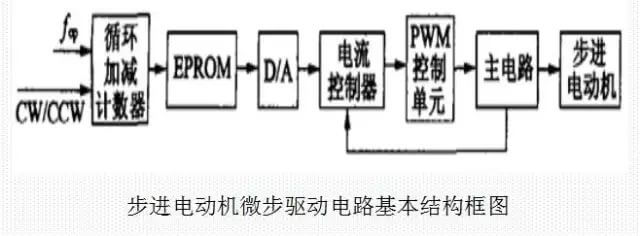

闭环高速步进电机微步驱动电路基本结构

▼

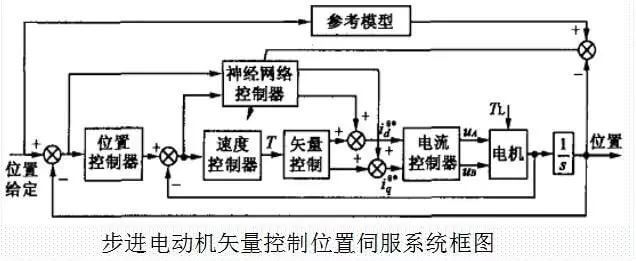

闭环高速步进电机矢量控制位置伺服系统

▼

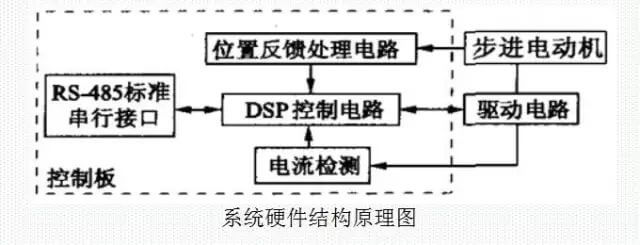

闭环高速步进电机的闭环伺服控制系统

▼
